Surélévation d'une échoppe des années 30.

Maison B

Le projet se situe sur une parcelle déjà bâtie comprenant une maison avec combles non aménagées des années 1930, un appentis en fond de parcelle et un jardin planté. La rue est composée de maisons en retrait de la rue mais aussi de maisons alignées sur rue, témoins des périodes de constructions successives. Elle est bordée de maisons individuelles à rez de chaussée, à étages, ainsi que par quelques ensembles d'habitat collectif.

La surélévation et la réhabilitation de cette maison individuelle, implantée sur les limites nord et est du terrain, a permis la création de 39m² de SHON. De volume simple (toiture à deux pans) le plan de la maison est carré. Les surfaces réhabilitées sont disposées sur 2 niveaux différents dans un volume global légèrement inférieur à un R+1:
- le rez de chaussée. (garage existant pour 1 voiture, pièces à vivre, cuisine, cellier séjour, entrée, bureau)
- l'étage à la Mansart (5 chambres et salles de bain)

Le volume a été entièrement isolé (par l'intérieur sur les périmètres est-nord-sud maçonnés, dans l'épaisseur de l'ossature bois pour la partie surélevée et la façade sur jardin et en sous face de couverture).

Les matériaux utilisés pour la surélévation sont le zinc patiné gris en bardage et partie de couverture à faible pente (utilisé aussi en entourage des lucarnes et en chéneau)
Les menuiseries en bois ont été huilé gris anthracite noir.
Les volets et claustras bois ont été traités avec un saturateur de teinte bois clair afin de ne pas griser (sur la façade sur jardin uniquement).
Les façades maçonnées ont été restaurées (chaînages d'angle et d'entourage de baie peints en blanc, enduits gris clair).

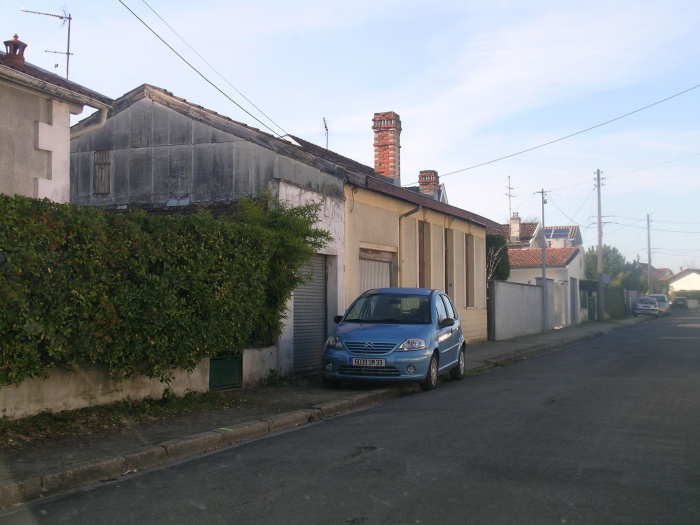

  • Maison B : image_projet_mini_59914

    Etat des lieux échoppe

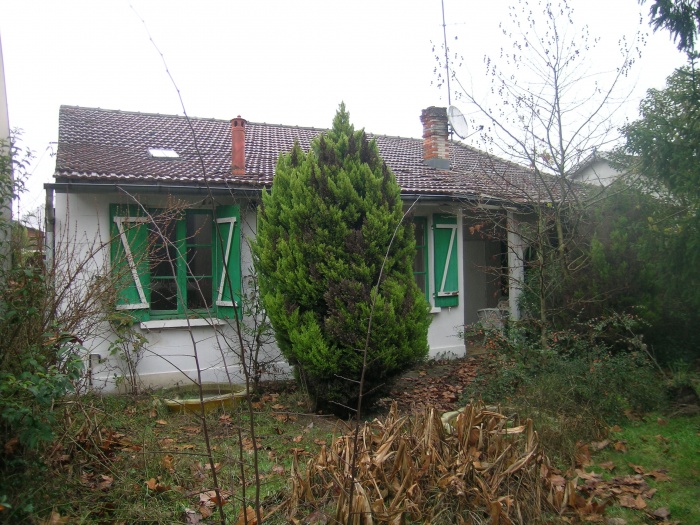

  • Maison B : Façade sur jardin.JPG

    Façade sur jardin

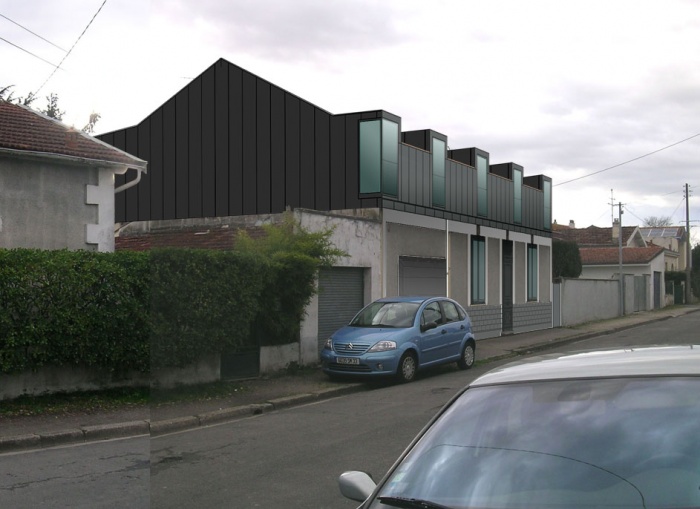

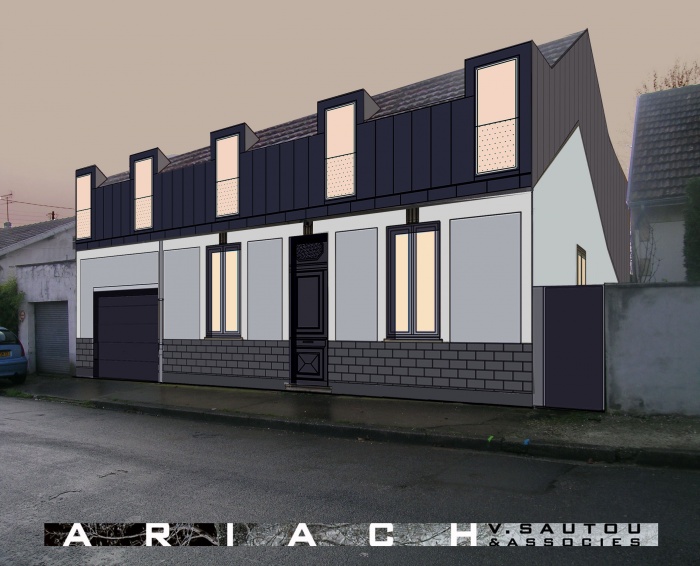

  • Maison B : PCMI6 copie

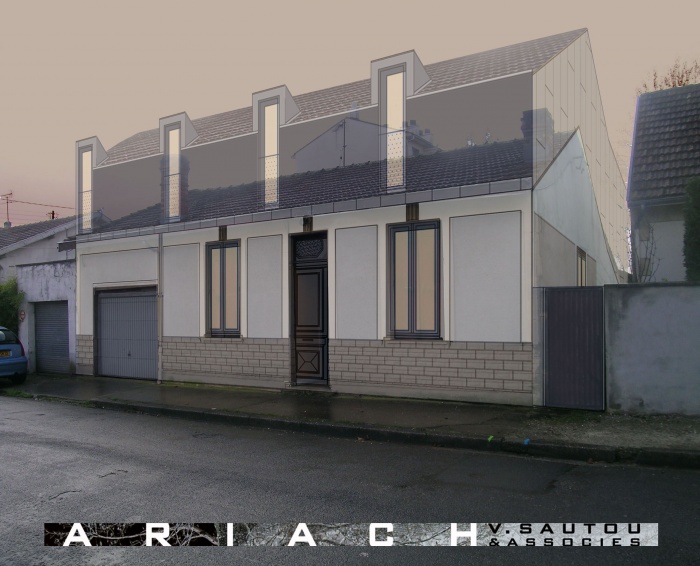

    Perspective intégration dossier de PC

  • Maison B : croquis006-4-02

    Croquis version non retenue

  • Maison B : croquis005 copie14-02

    Croquis version retenue

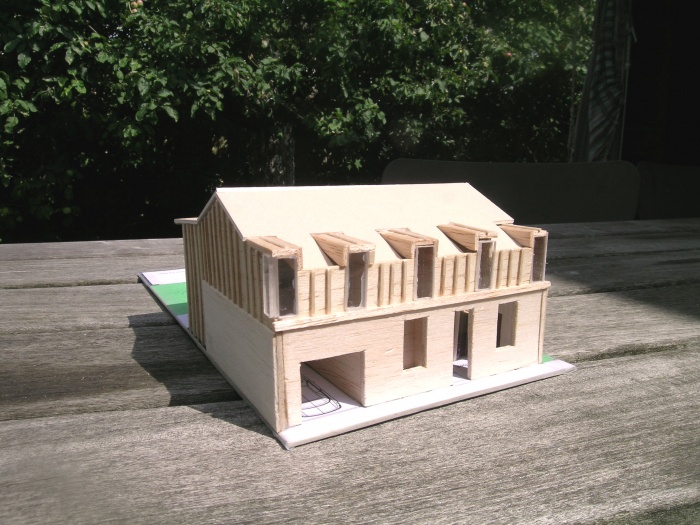

  • Maison B : Maquette façade sur rue.JPG

    Maquette façade sur rue

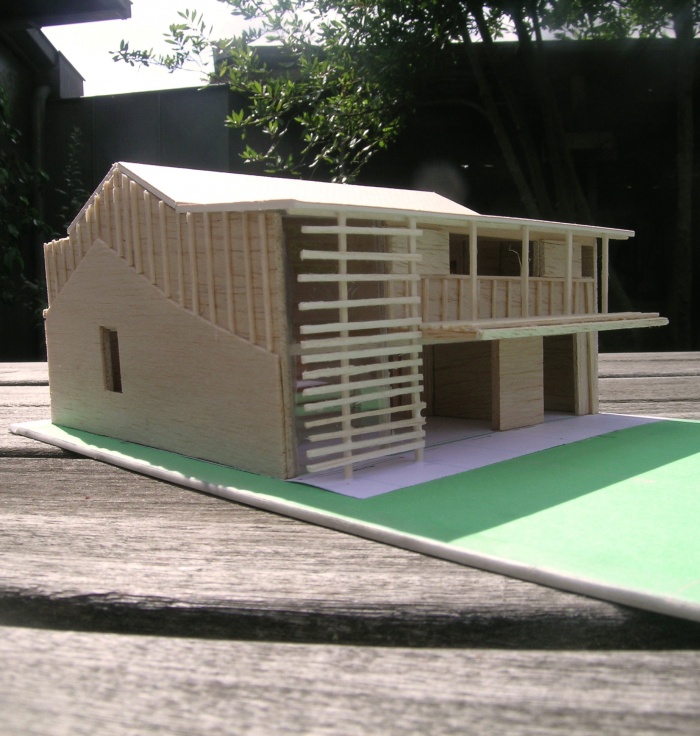

  • Maison B : Maquette angle sur jardin.JPG

    Maquette angle sur jardin

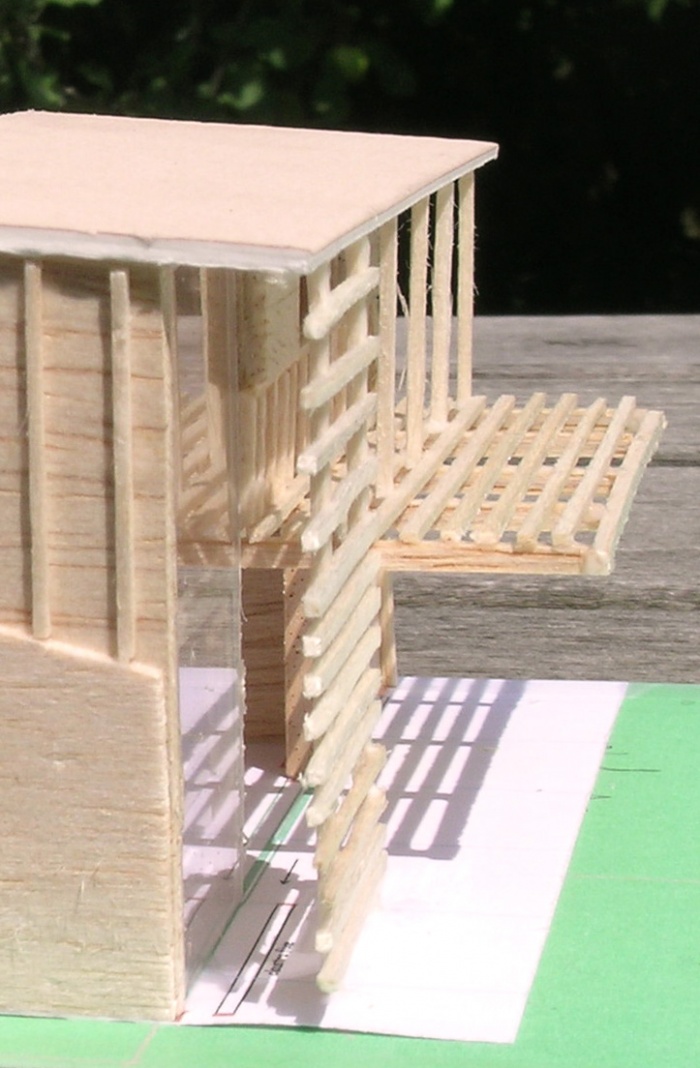

  • Maison B : Maquette détail claustra

    Maquette détail claustra

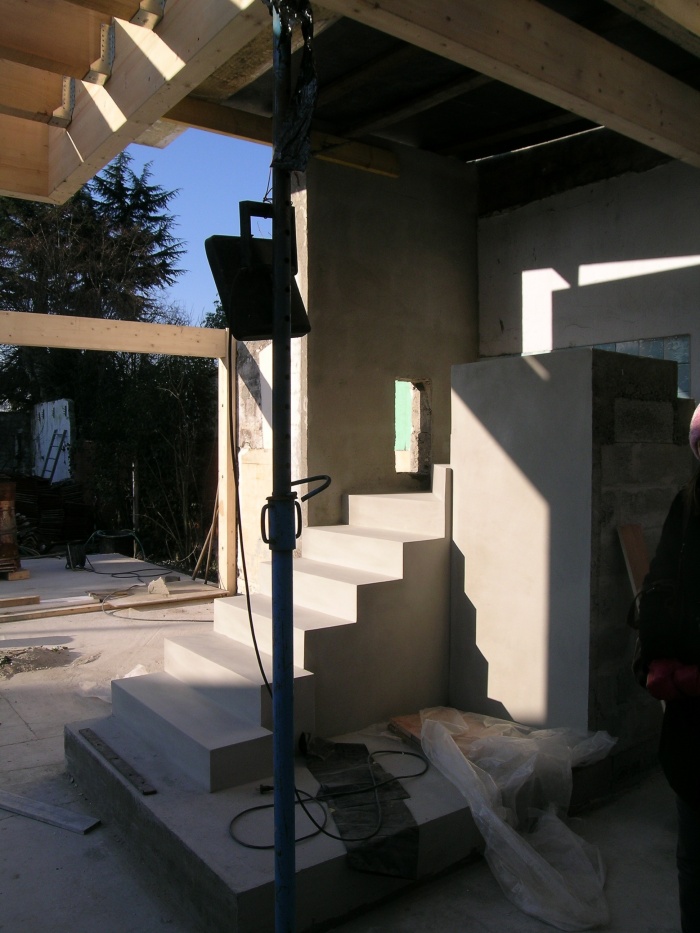

  • Maison B : Escalier en construction.JPG

    Escalier en construction

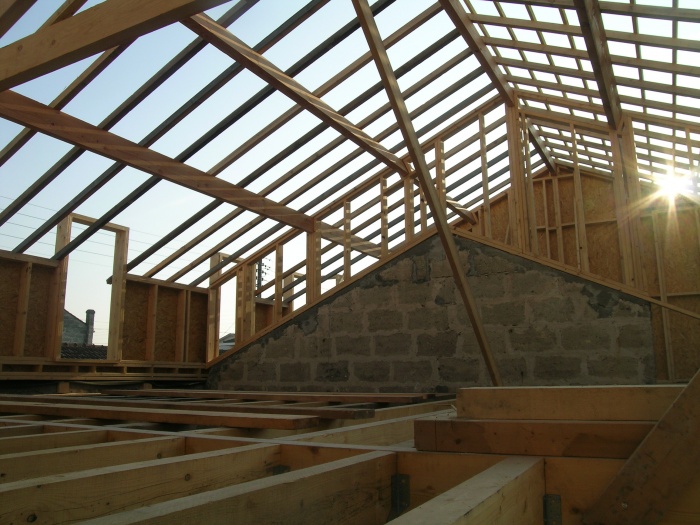

  • Maison B : Charpente neuve.JPG

    Charpente neuve

  • Maison B : Lucarne chambres étage.JPG

    Lucarne chambre étage

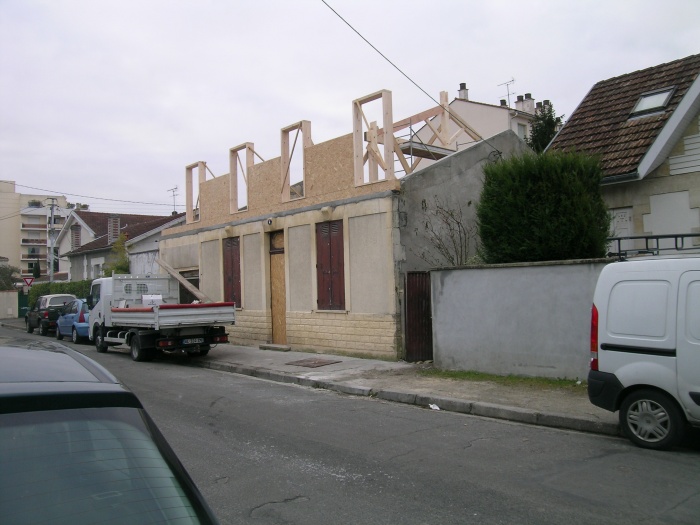

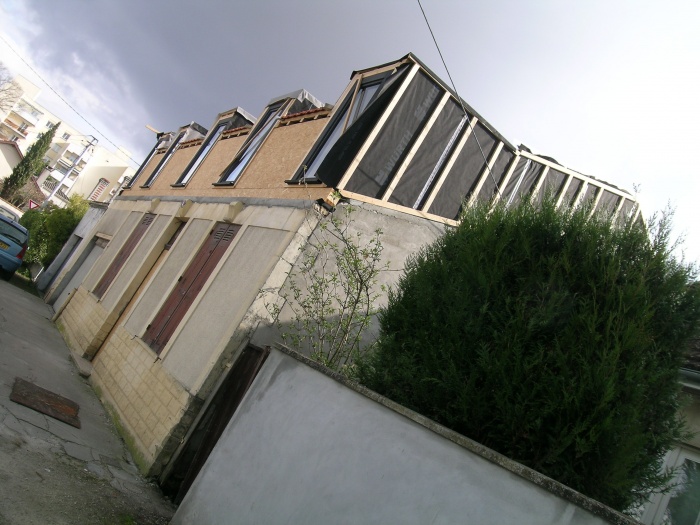

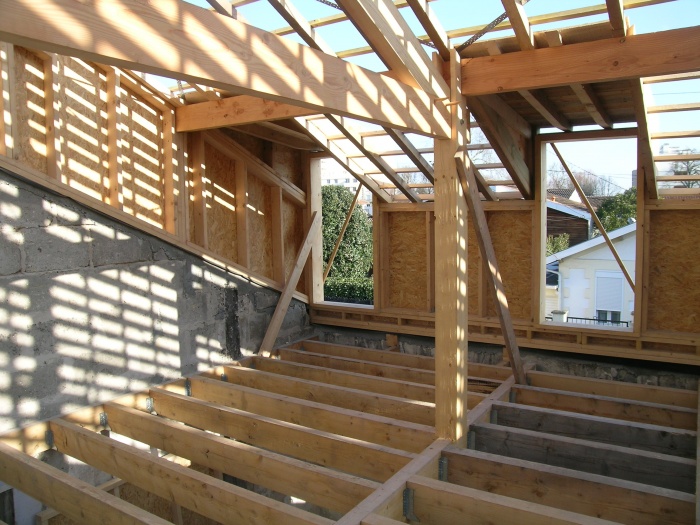

  • Maison B : Surélévation en ossature bois.JPG

    Surélévation depuis la rue

  • Maison B : Suélévation terminée en attente d'habillage.JPG

    Surélévation en attente habillage

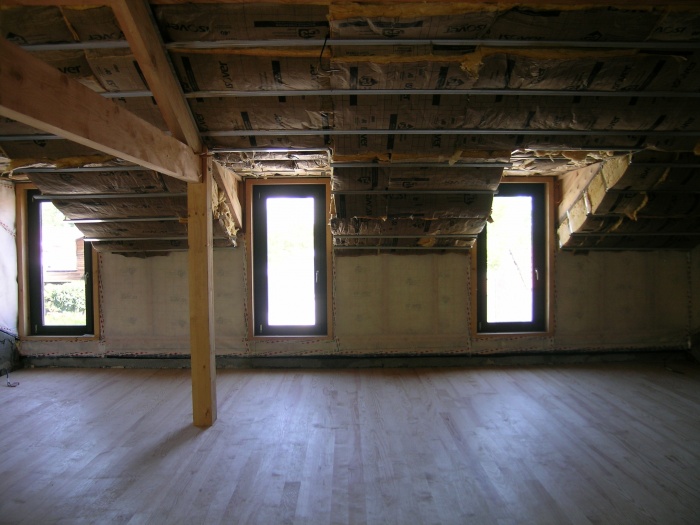

  • Maison B : Volume étage avec isolation renforcée LR300mm.JPG

    Volume étage avec isolation renforcée LR300mm

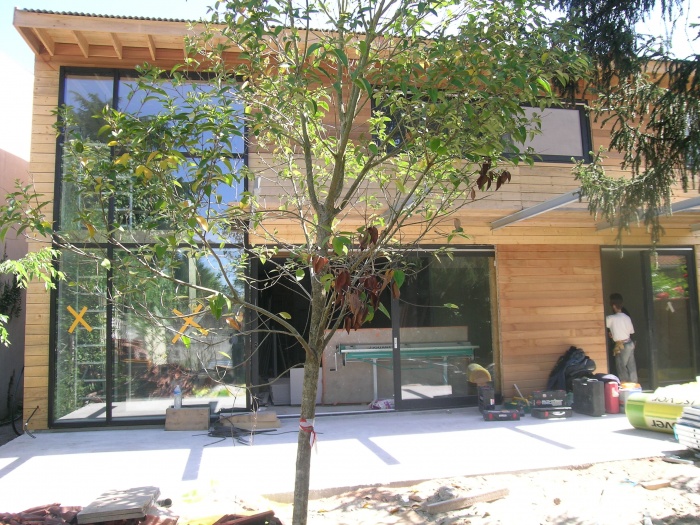

  • Maison B : Façade sur jardin en attente de claustras bois.JPG

    Façade sud en attente claustras

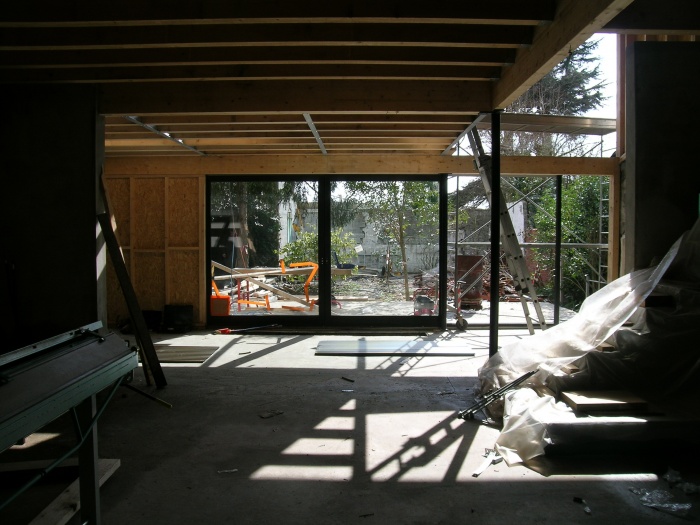

  • Maison B : Ouverture maxi au sud sur jardin.JPG

    Ouverture maxi au sud sur jardin

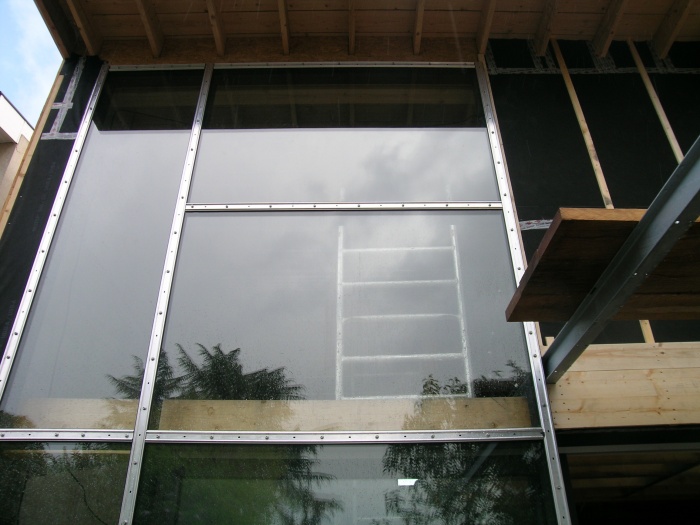

  • Maison B : Système vitrage collé extérieur sur ossature bois.JPG

    Système vitrage collé extérieur sur ossature bois

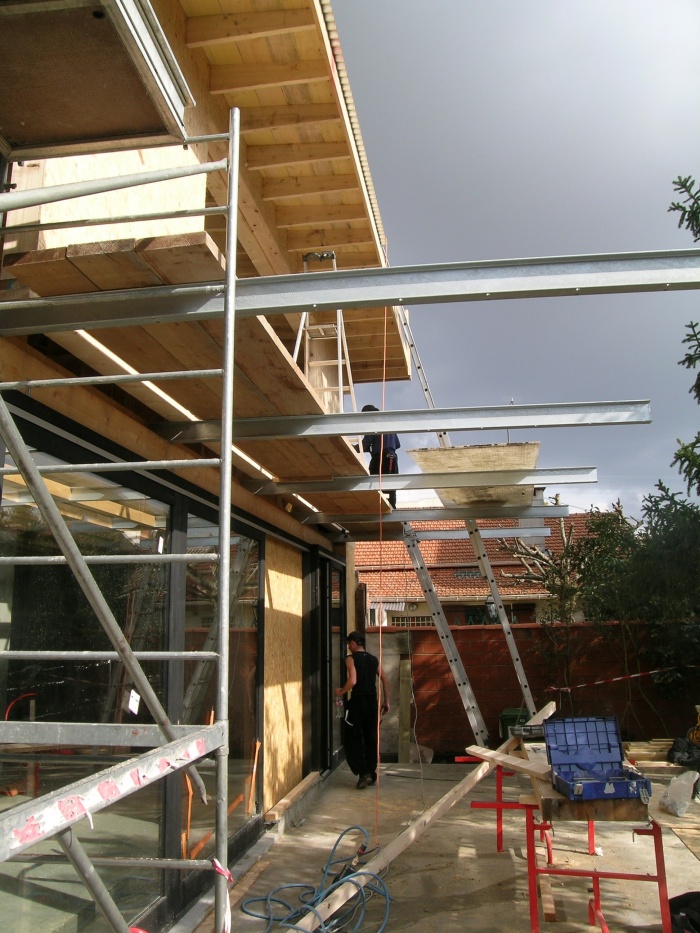

  • Maison B : Ossature métal en porte à faux pour claustra horizontal.JPG

    Ossature métal en porte à faux

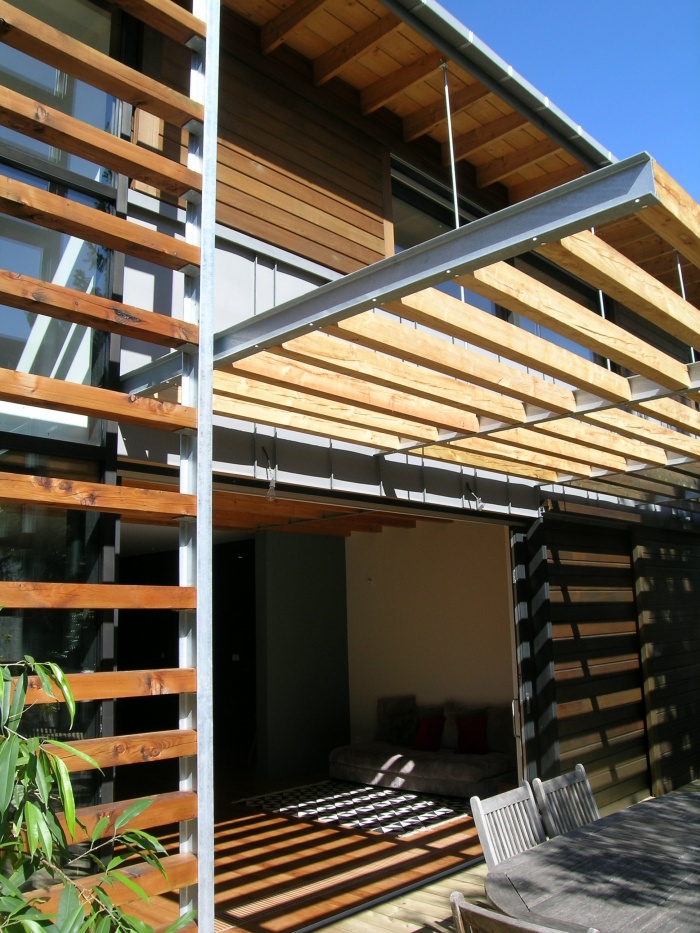

  • Maison B : Détail claustra suspendu.JPG

    Détail claustra suspendu

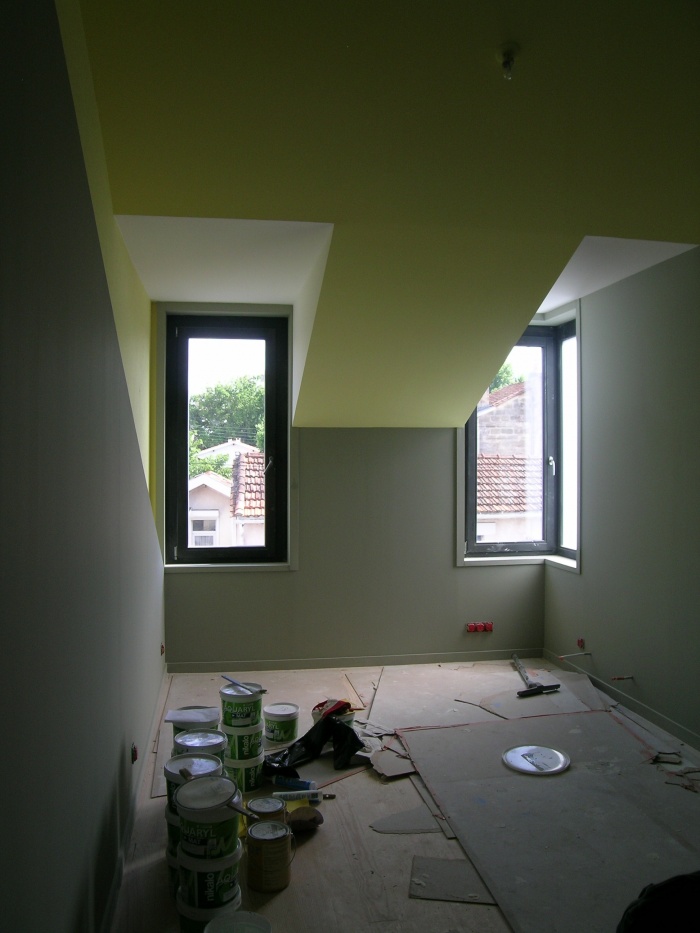

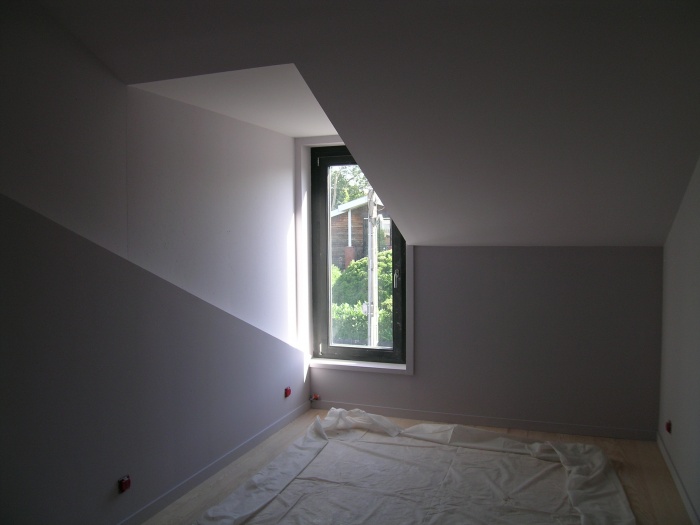

  • Maison B : Volume chambre.JPG

    Volume chambre

  • Maison B : Volume chambre bis.JPG

    Volume chambre bis

  • Maison B : Volume chambre ter.JPG

    Volume chambre ter

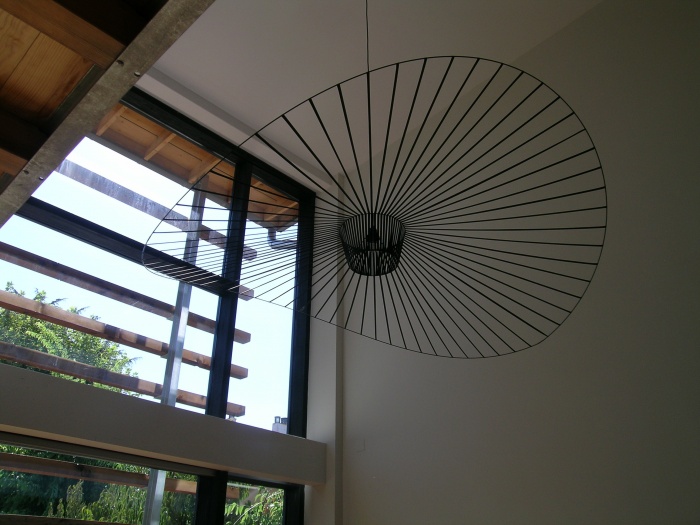

  • Maison B : Détail vide séjour en double hauteur.JPG

    Détail vide séjour en double hauteur

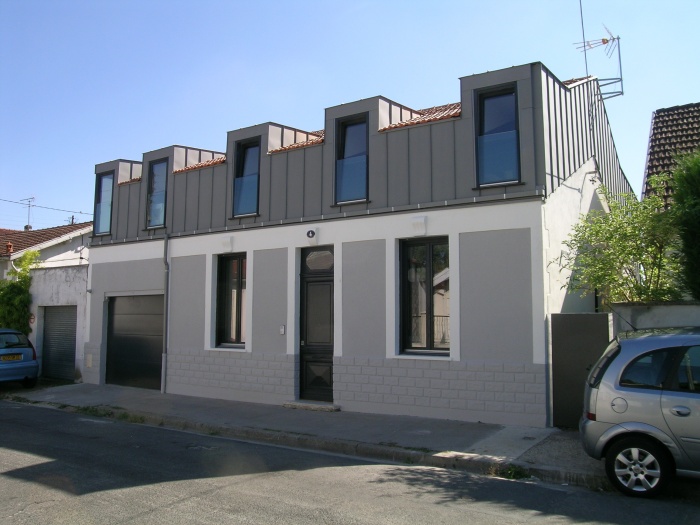

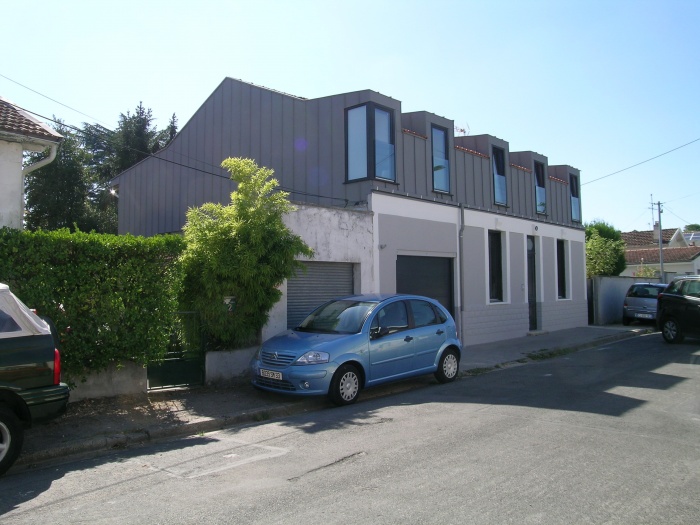

  • Maison B : Façade rue.JPG

    Façade sur rue

  • Maison B : image_projet_mini_59928

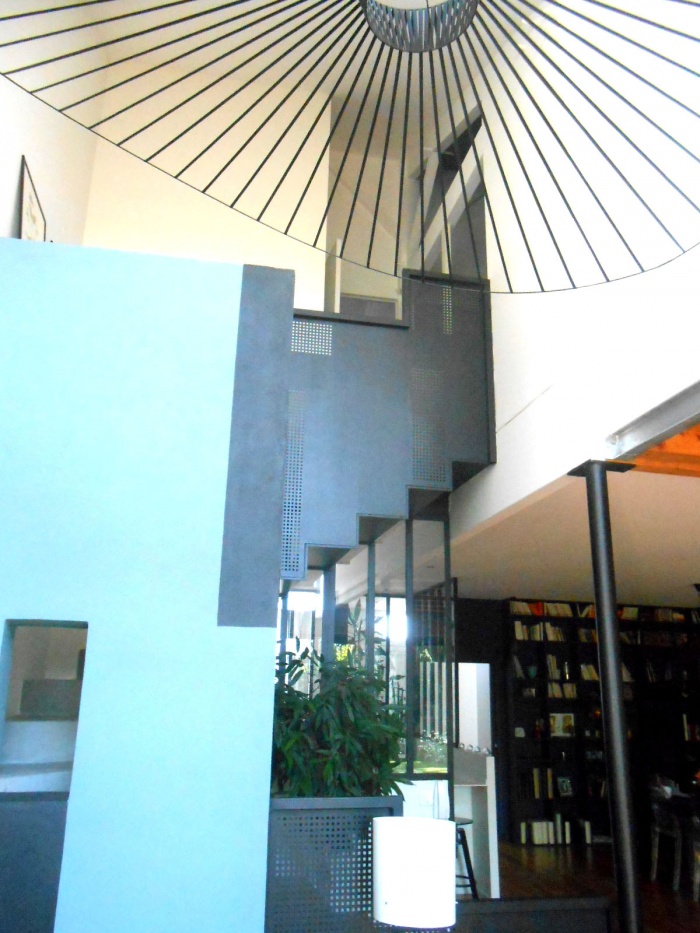

  • Maison B : cage escalier

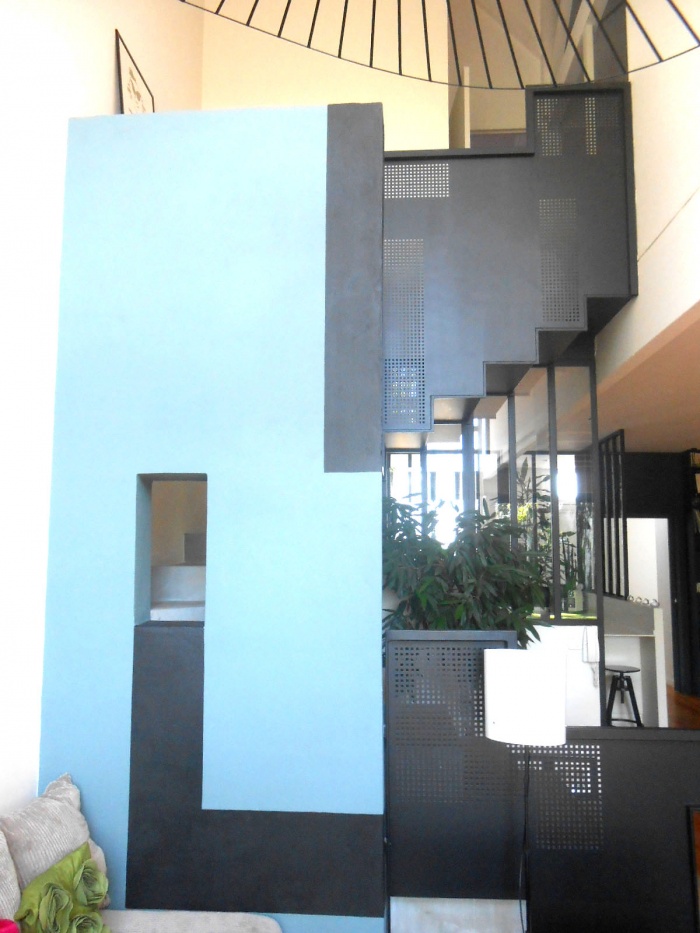

    cage escalier jeu de volumes et de couleurs

  • Maison B : cage escalier 2

    escalier et garde-corps métallique réalisés sur mesure

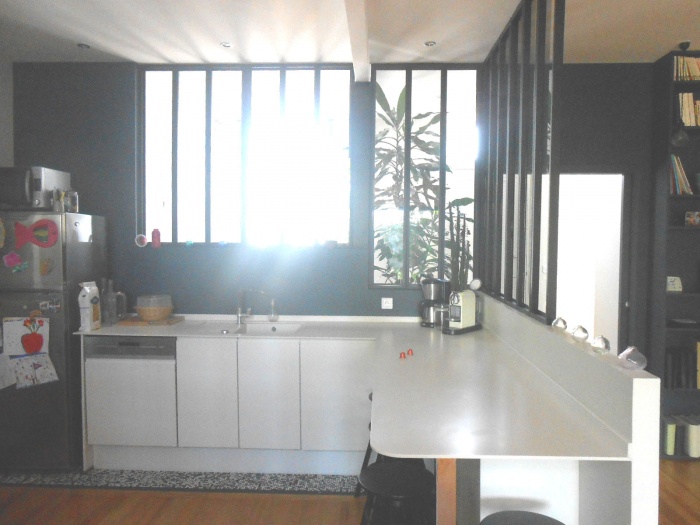

  • Maison B : cuisine

    cuisine semi fermée avec baies métalliques type atelier

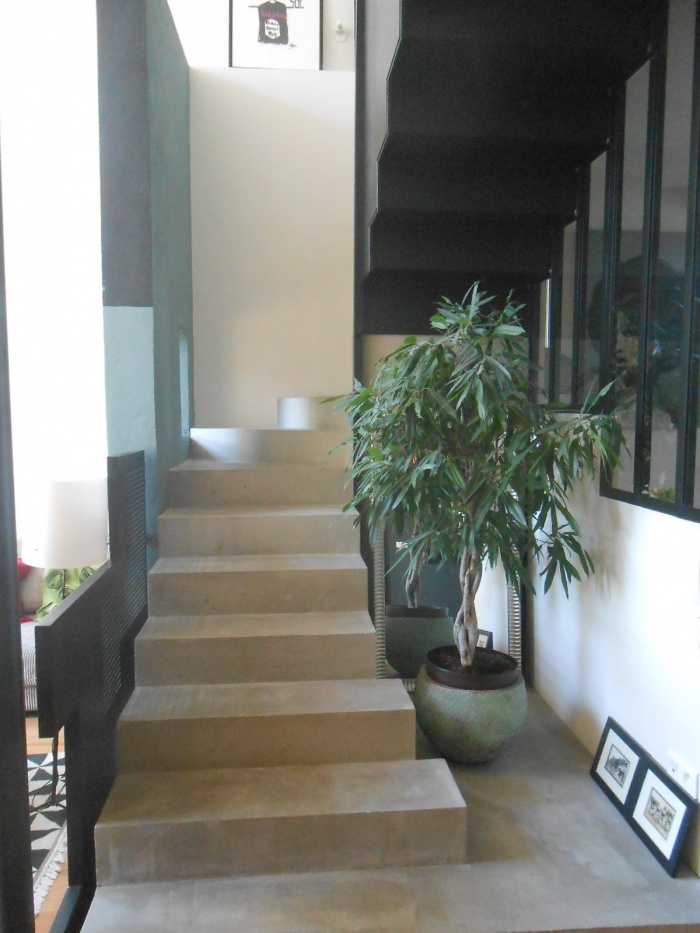

  • Maison B : escalier

    escalier en béton lissé puis métallique

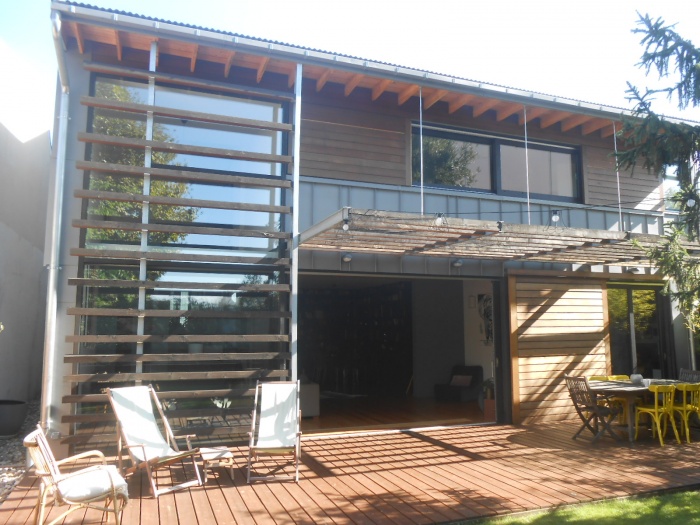

  • Maison B : façade1

    façade sur jardin bois, métal galvanisé et zinc

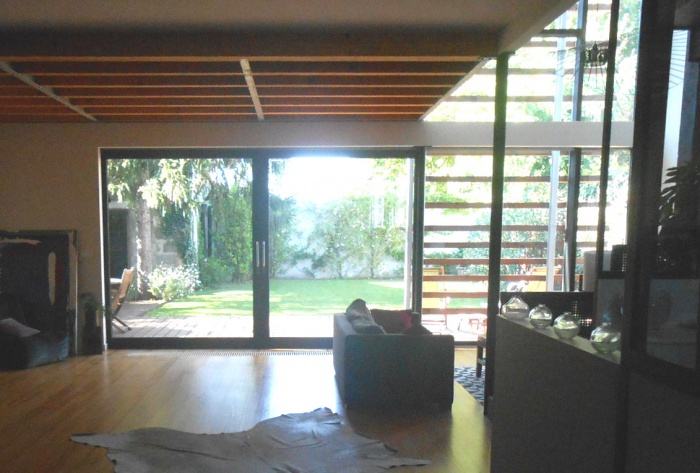

  • Maison B : façade2

    grande ouverture sur le jardin

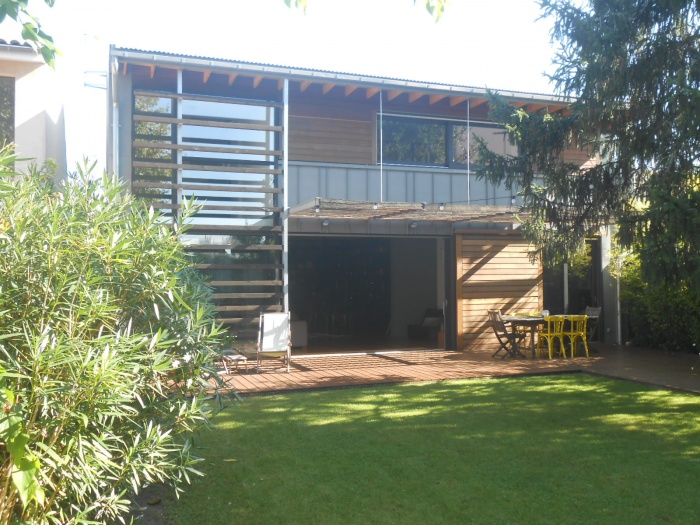

  • Maison B : façade3

    photo prise un an après la fin du chantier, les matériaux ont pris leur patine

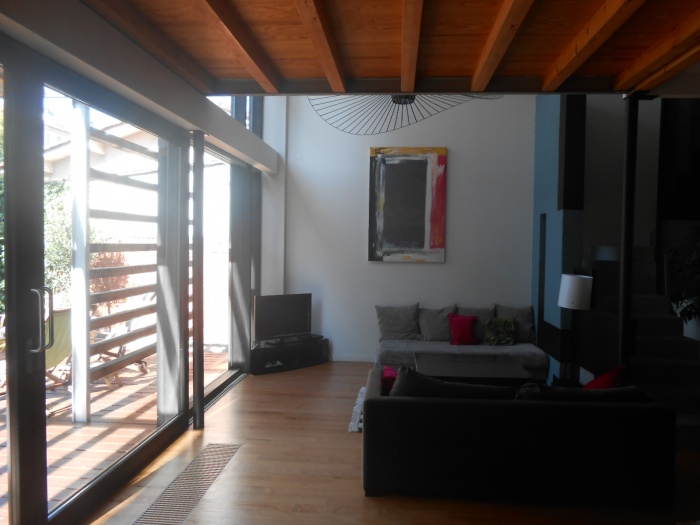

  • Maison B : salon

    salon

  • Maison B : séjour baie galandage fermée

    séjour baie galandage fermée

  • Maison B : ouverture galandage

    ouverture galandage

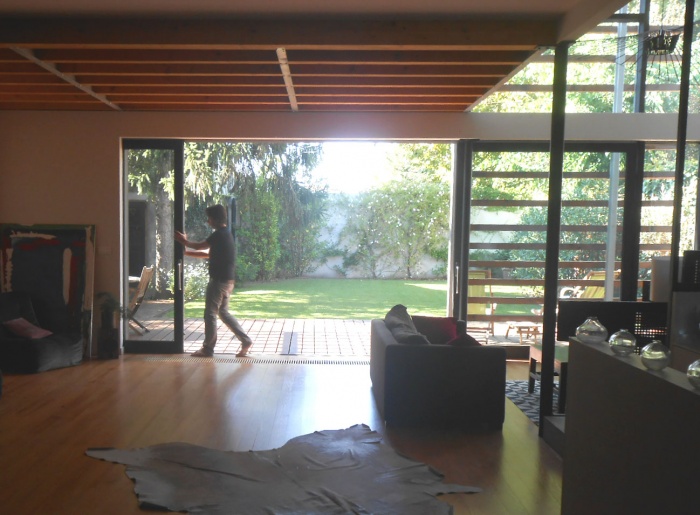

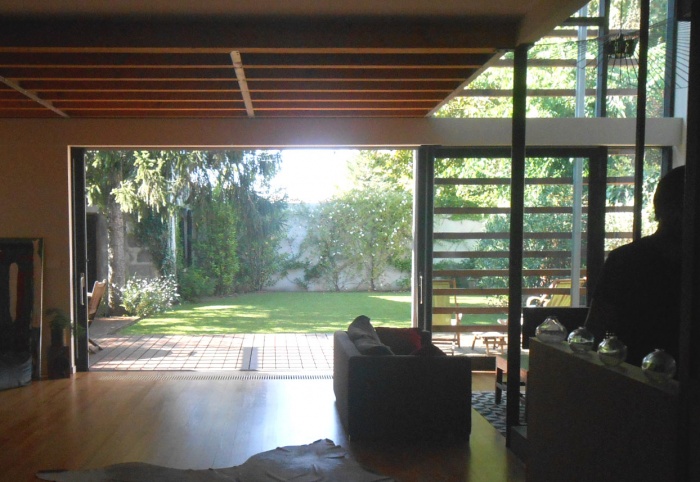

  • Maison B : séjour baie galandage ouverte

    séjour baie galandage ouverte

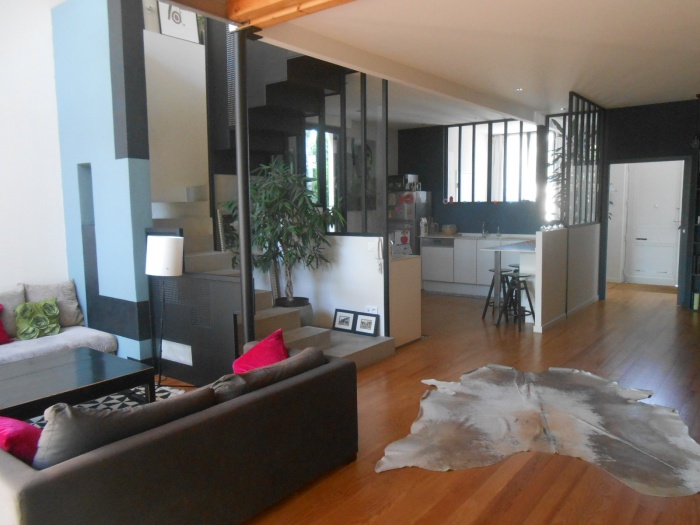

  • Maison B : vue du séjour vers cuisine

    vue du séjour vers cuisine

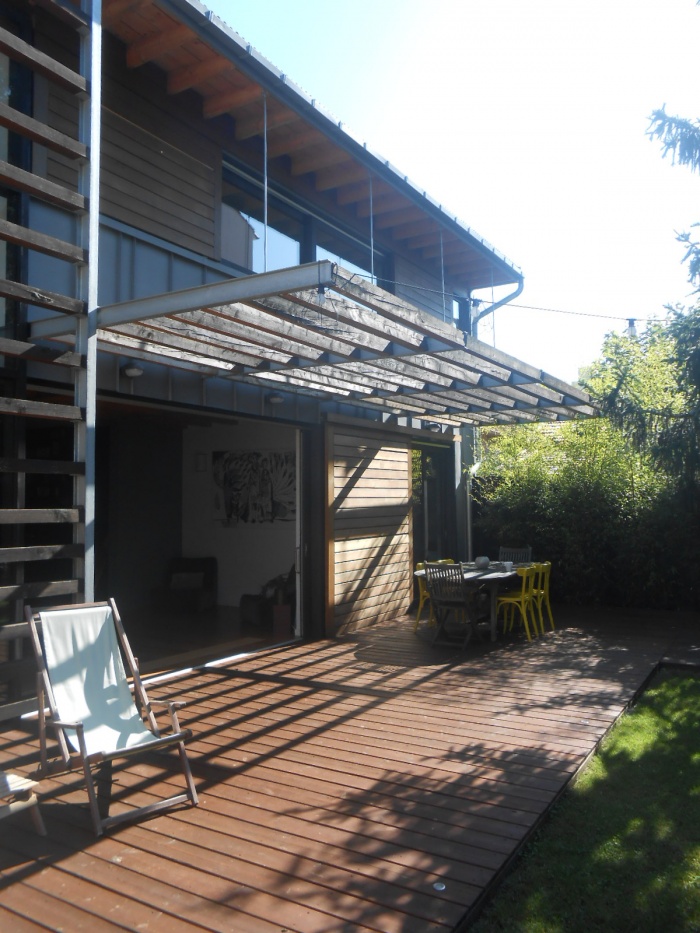

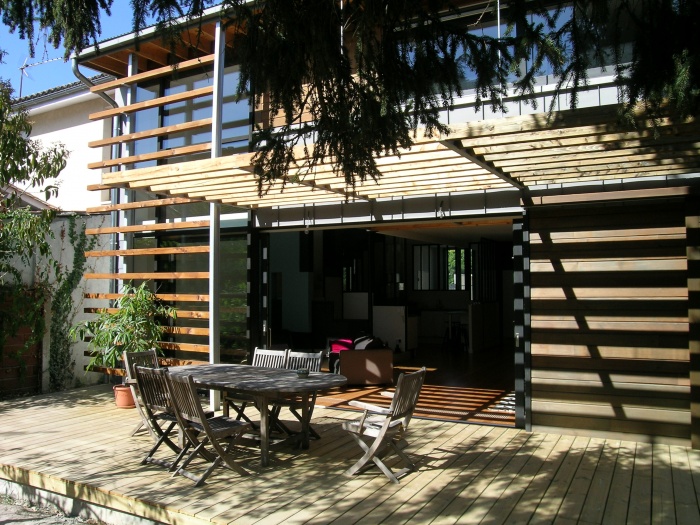

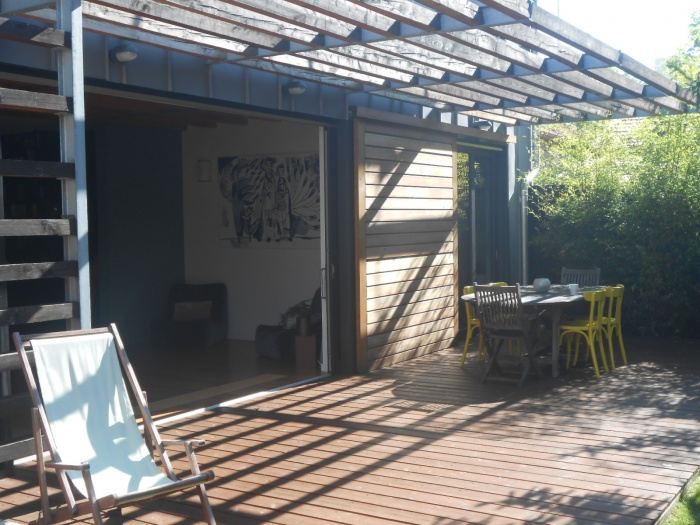

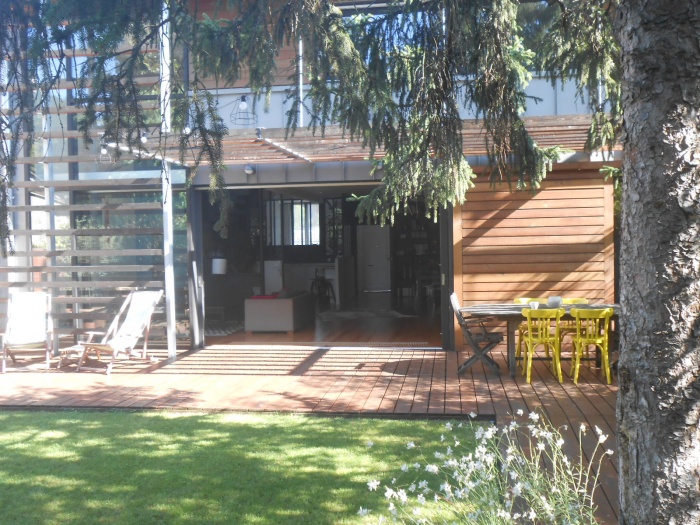

  • Maison B : terrasse et claustras bois

    terrasse et claustras bois

  • Maison B : terrasse et claustras bois 2

    terrasse et claustras bois 2
